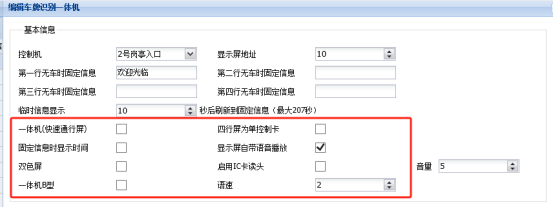

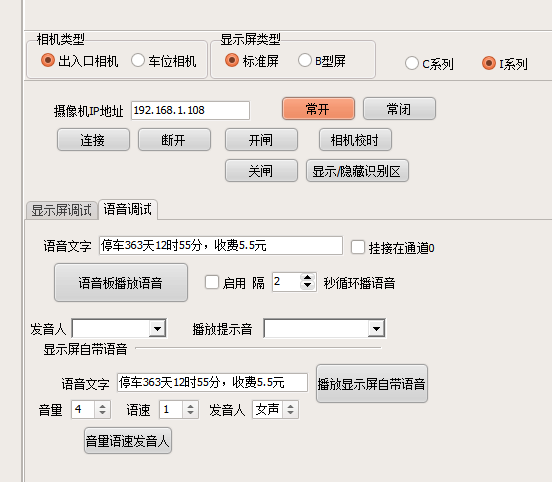

车牌识别一体机调试工具截图

车牌识别一体机（LED屏）的设置主要包含以下内容：

1、一体机快速通行屏

   四行屏的时候勾选该项，双行屏不用勾选

2、四行屏为单控制卡

   新出屏都是单控制卡，原来老式的每行屏分开装配的不是单控制卡

3、显示屏自带语音

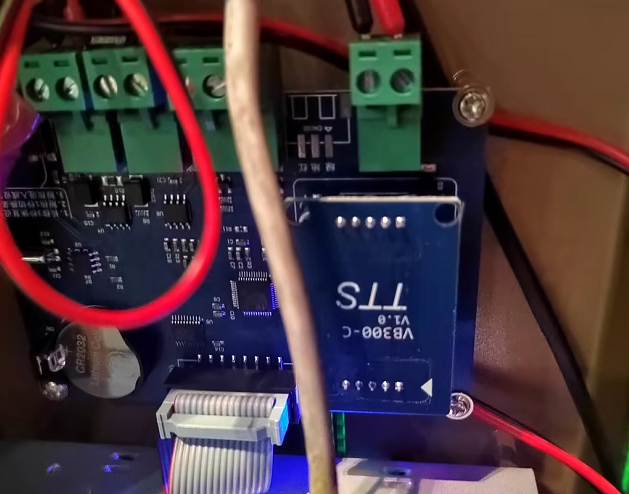

   新出屏都是显示屏自带语音播报，老式的屏有单独的控制卡

   可以这样确认：在车牌识别一体机调试工具中，点“播放显示屏自带语音”按钮，有声音播报就勾选该项；如果点“语音板播放语音”按钮，有声音就不要勾选

4、双色屏

   bs系统中默认不要勾选该项，识别车牌会红色显示车牌，发送开闸指令时，绿色显示提示文字信息；如果不能正常显示时，再勾选该项试试。

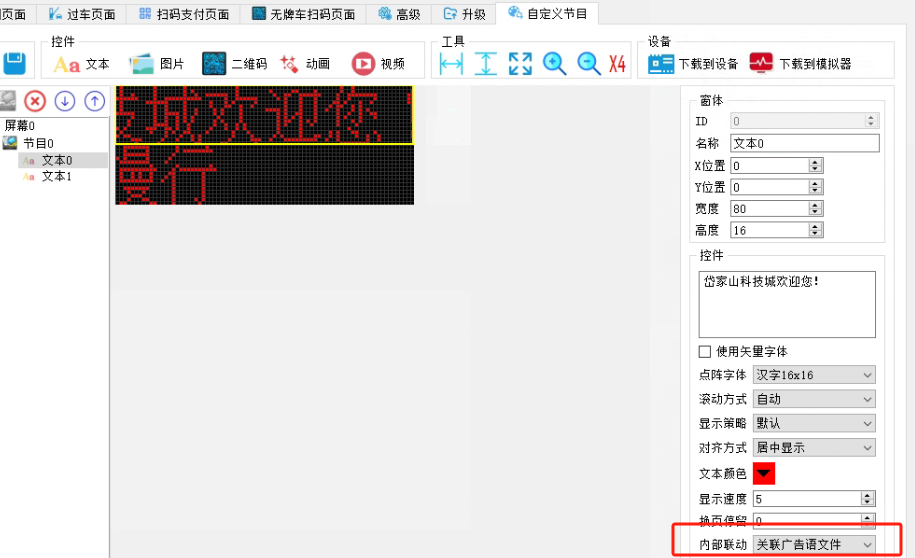

5、一体机B型 LC/ED_B型屏设置软件v4.9.zip     如果打开报错安装如下插件 微软常用运行库合集 v2021.2.23(32&64位).zip

五字双行屏设置： 屏幕0位置选择三色或单色

在显示屏上通过背板上按钮选择，做以下设置：

i、将显示屏和相机的485串口波特率设置成9600

ii、地址设置成10（过设置成其它值，一定要大于0，才能与进出控制通讯）

iii、显示屏中的颜色需要选择“单色”

iv、屏样式为“竖屏3”（多种模式，也可能是其它模式）。这个只能通过显示屏背板上的按钮进行设置

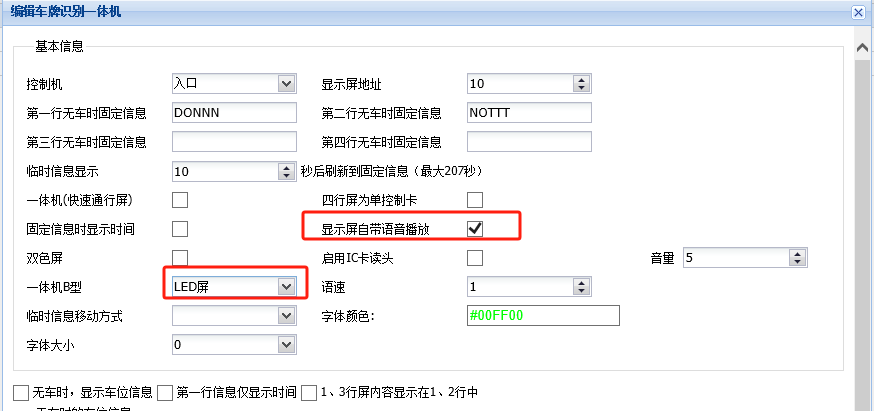

  5.1、LED_B型：设备规格中有说明。车牌识别一体机菜单中勾选“一体机B型（LED屏）”和“显示屏自带语音播报”，

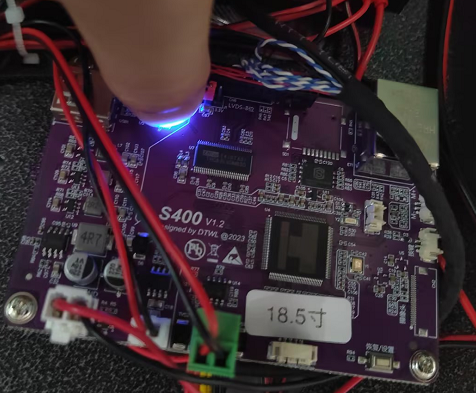

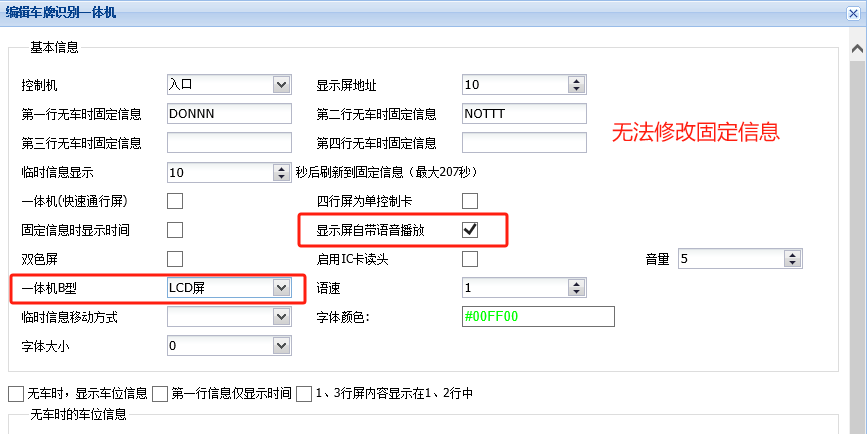

5.2、LCD_B型：车牌识别一体机菜单中勾选“一体机B型（LCD屏）”和“显示屏自带语音播报”，不需要接网线是通过相机RS485通讯的。 底部信息栏（LCD显示屏信息）中的B型LCD屏是用网络连接使用（暂未启用）

LCD_B型屏参车安10.1寸无人值守背景图（600x1024）.zip    车安 18.5寸无人值守背景图.zip

6、B型屏在云平台中的使用

  i、在显示屏上通过背板上按钮选择，设置显示屏的波特率、地址（必须是10）、颜色和屏样式

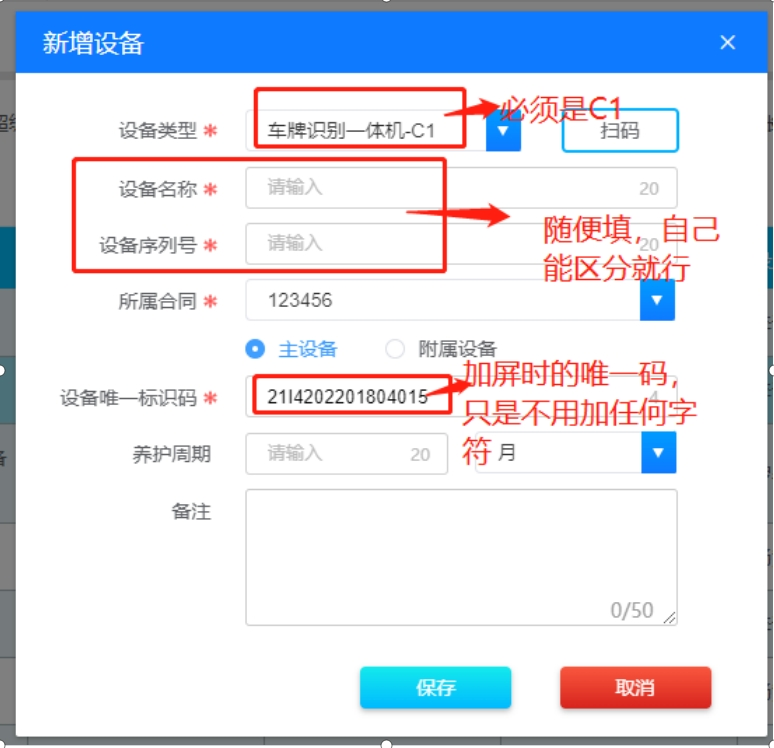

  ii首先在运维平台设备录入中，添加车牌识别一体机（注意必须是C1）

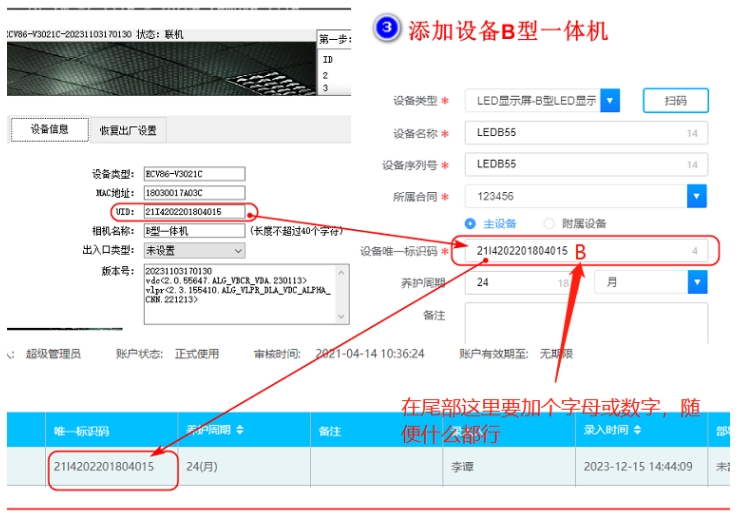

iii、然后在运维平台设备录入中，添加设备B型一体机

iv、再到管理平台中部署设备就可以使用了
