视频车位引导调试
引导屏地址只能在1-9之间
视频车位相机
安装调试指南
设备安装
视频车位探测器的设备安装方式如下：
视频车位探测器安装前需安装桥架（推荐规格：75*50mm）。桥架安装位置根据选用的探测器安装规格而定，安装高度不低于停车场的最低限高。
探测器采用吸顶安装方式视频车位探测器安装顶部图示
详细步骤说明如下：
1. 探测器的顶部自攻螺纹直径30 mm，桥架位置用取孔器取直径为30mm的圆孔；
2. 将探测器的顶部自攻螺纹穿过30mm的圆孔，使用螺帽旋紧固定。
3. 将转接线放置于桥架内；
第一步：安装位置
二车位/三车位安装高度均为2-3.5米。
二车位（3.6mm镜头）安装距离（相机地面---车位前车位线）2.0-4.5米。
二车位（6.0mm镜头）安装距离（相机地面---车位前车位线）4.0-6.5米。
相机类型 | 镜头型号 | 安装距离（相机距离车位线的水平距离） | 安装高度（车位相机距离地面的高度） |
二车位相机 | 3.6mm（标准出货镜头） | 2.0-4.5m | 2.0-3.5m |
6.0mm | 4.0-6.5m | 2.0-3.5m |
三车位（2.8mm镜头）安装距离（相机地面---车位前车位线）2.5-4.0米。
三车位（3.6mm镜头）安装距离（相机地面---车位前车位线）4.0-6.0米。
三车位（6mm镜头）安装距离（相机地面---车位前车位线）6.0-8.0米。
相机类型 | 镜头型号 | 安装距离（相机距离车位线的水平距离） | 安装高度（车位相机距离地面的高度） |
三车位相机 | 2.8mm（标准出货镜头） | 2.5-4.0m | 2.0-3.5m |
3.6mm | 4.0-6.0m | 2.0-3.5m | |
6mm | 6.0-8.0m | 2.0-3.5m |
【使用原则】尽量使车牌正对相机方向。
【建议】相机交错安装，启用远程控灯功能(如下图所示)
第二步：相机连线
【使用原则】手拉手方式
相机接口说明，使用双网口串联方式进行网络连接。
【注意事项】
注意：①RS485端子与电源端子上的A+/B-极标识，避免接反。
②IO外置灯端子有区分外接指示灯顺序LED1、LED2、LED3。
③IO外置灯功能为选配
序号 | 内容 | 说明 | 可连的外接设备(或作用) |
CON1 | 网络接口（百兆网口） | ETHERNET | 有线的网络设备（超五类） |
CON2 | 网络接口（百兆网口） | ETHERNET | 有线的网络设备（超五类） |
CON3 | 电源 | DC 8-26V | 接入DC 8-26V电源 |
CON4 | RS485 | A+/B- | 基于RS485通讯协议的LED屏控制卡或其他相关设备 |
CON5 | IO指示灯LED1 | 5V/R/G/B | 接入外部IO指示灯 |
CON6 | IO指示灯LED2 | 5V/R/G/B | 接入外部IO指示灯 |
CON7 | IO指示灯LED3 | 5V/R/G/B | 接入外部IO指示灯 |
第三步：相机登录
在IE内输入相机IP地址和端口号（相机出厂IP：192.168.55.100:8000或192.168.1.100），电脑首次登陆会自动加载相机控件。
序号 | 内容 | 说明 |
3.1 | 参数设置菜单 | 通过相机参数和算法参数,可打开相应菜单对相机进行参数配置及算法配置 |
3.2 | 车位状态信息栏 | 车位状态信息栏，可以实时显示车位的状态变化、车牌号码及车牌颜色 |
3.3 | 全景图区域 | 当车位状态发生变化或点击手动抓拍时，显示相机抓拍车位的全景图窗口 |
3.4 | 特写图区域 | 车牌特写图显示区域，以特写图片方式显示车牌图像 |
3.5 | 车牌号码显示区域 | 车牌号码显示区域，显示车牌识别结果 |
3.6 | 车位状态指示灯 | 车位状态指示灯：绿色表示车位无车，红色表示车位有车，灰色表示车位被禁用，黄色表示一车占用多车位 |
3.7 | 相机本地操作按钮 | 主要用于手动抓拍图片，开启/关闭预览，开始/停止录像，刷新显示当前的车位状态,相机升级和设置本地参数等 |
第四步：设置网络参数
（相机参数→网络参数）
根据实际需要，修改相机的IP及网关。
第五步：绘制识别区域
注意：首先确保车辆车身全部在图像里面。
（绘制识别区域）
识别区域框的大小：上以车挡为界，下以最底部为界。
“左右宽度”根据现场车位框位置而定，可参考上图。
第六步：检查相机角度
调整相机角度：
① 调整相机的左右方向：确保车牌的识别区域在视频画面左右居中的位置；
② 调整相机的左右水平角度：通过windows系统打开任意窗口，使用窗口上边框对比车牌，查看车牌是否水平。
常见问题解答
1.使用出厂默认IP地址无法连接相机，且相机IP地址未知，如何连接摄像机？
使用批量升级工具，通过电脑与相机直连的方式，搜索查看相机所使用的IP地址，如下图所示：
2.项目调试中，局域网中只能连接一台摄像机。
现场可通过批量升级工具，查看局域网内的所有相机IP地址，若IP地址冲突，可通过批量升级工具逐一修改相机IP地址。
系统配置添加相机时的端口，CW-A:3777，CW-B:80，CW-C:8000，CW-D:80，用户名和密码根据实际登录的信息填写
1、如果有车查询机，需要先安装BS系统（平台+停车场+进出控制）车位引导与BS系统共一个数据库。顺序不能反
2、下载“车位引导管理系统”并解压，解压后如下图：
3、打开“车位引导图片监控服务”，查看“使用说明”按照项目实际情况配置。注：1.2设置上传路径需为网络共享地址（\\192.168.1.70\img）。设置完成后保存配置文件，以管理员身份运行CarSafe.ParkLotSystem.FileServer.exe。
4、打开“车位引导视频监控服务”，查看“使用说明”按照项目实际情况配置。按照说明设置完成后保存文件，以管理员身份运行CarSafe.ParkLotSystem.VideoServer.exe。
5、安装车位引导管理系统，配置：管理客户端、数据库设置（如果有查询机与BS系统一致）、通讯设置（通讯服务器信息）、视频引导（如果有超声波一起就用混合车位引导）。注：如果管理客户端不能更新数据则选择“监控服务端”以便刷新信息。已管理员身份运行应用程序。
B型屏调试步骤：
1、使用B型屏调试工具（http://crm.carsafe.cn/2/upload/file/20240624/LED_Designer-v4.9.0-1.zip ） 将显示屏设置32位高度为一行。
i 用工具连接显示主板（网络、相机透传、485工具）
ii 根据实际情况修改屏参数（波特率、地址）
iii 下发节目参数到显示屏
2、车位引导软件与显示屏的连接。屏板子的485与车位相机的485连接，两个设备的波特率要一致。车位引导软件上的地址要与屏板子的地址一致。
3、LED屏与控制板的连接，默认接口是08-1、2、3、4 这四个接口。
3.1、下单是全彩屏时，需要将板子升级到20.5版本，
（升级需要联网）。并将驱动类型改为75接口
3.2、每个主板只能连接一种屏。比如，75版本无法连接08接口。

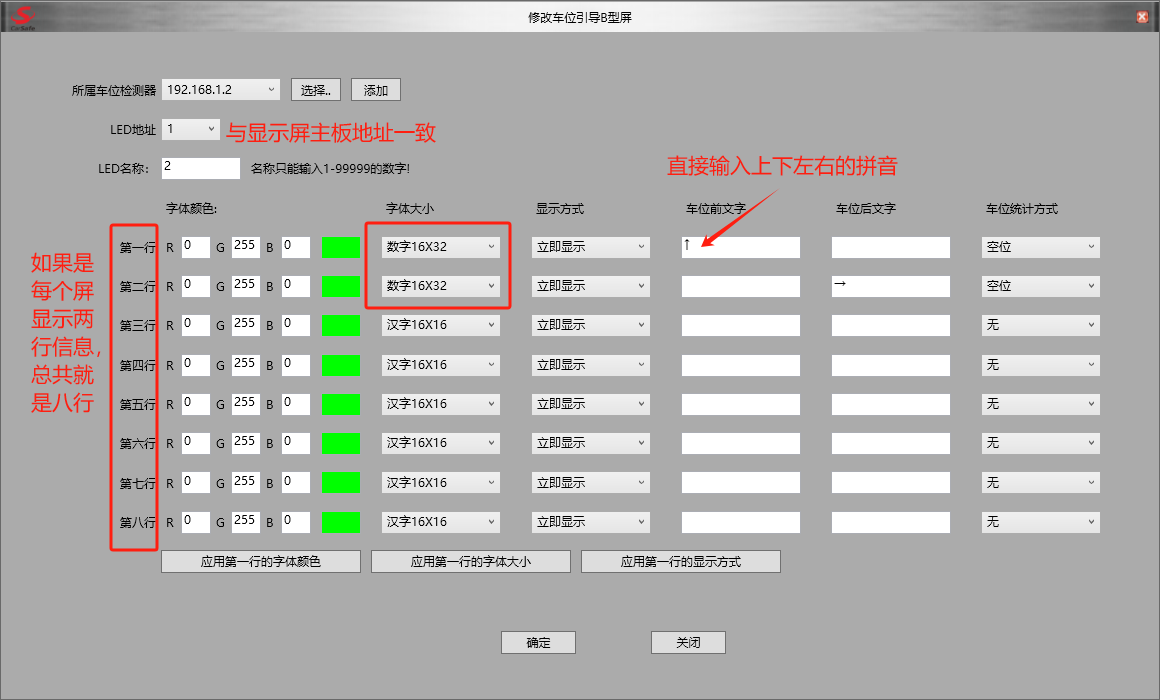

4、车位引导软件的设置-》设置-》信息屏设置-》添加新的信息屏-》车位引导屏-》B型屏 （室内外的屏都是这里配置）。
5、车位数与屏的关联，只能通过信息屏设置界面进行关联（室内外均可），命名只能是数字（需要了解数字代表实际的位置），重启软件会更新数据
